RHEINZINK felsgevel

Het betrouwbare gevelsysteem met een staande felsnaad

Voordelen van een felsgevel

  • Traditionele maar ook moderne uitstraling
  • Verticaal en horizontaal te monteren
  • Variabele vormgeving door verschillende baanlengte en baanbreedtes
  • Speels effect te creëren door verspringende dwarsfelsverbindingen
  • Ook voor conische vlakken, bolronde en holronde vlakken.

Een felsgevel van RHEINZINK: onovertroffen qua duurzaamheid en uitstraling

Met het felssysteem krijgt een gevel een unieke natuurlijke bekleding die optimaal te combineren is met andere pure materialen. Het materiaal is lichtgewicht waardoor het uitermate geschikt is voor optoppingen en aanbouwen. Het felssysteem wordt al sinds het begin van 20e eeuw toegepast en is hiermee een klassieker onder de zinken bekledingsystemen. Oorsponkelijk toegepast als daksysteem, maar nu ook ontdekt als ideaal gevelsysteem. Door de flexibele eigenschappen van zink is vrijwel ieder detail te maken.

Door het varieren van de felsbaanbreedtes en de dwarsfelsverbinding is de gevel naar eigen smaak in te delen. De natuurlijke materiaalgolving zorgt ervoor dat de gevel op ieder moment van de dag een andere uitstraling heeft. De gevelbekleding is vrijwel onderhoudsvrij en heeft een zeer lange, generatie-overschrijdende levensduur.

Felsgevel systeemonderdelen

Vaste klangSchuifklangBuitenhoekprofielFelsbaan

Kenmerken van de felsgevel

Met de staande felsnaad van ca. 25mm hoogte worden de banen aan elkaar verbonden. De richting van de felsnaden kan zowel horizontaal als verticaal zijn. In de felsnaad worden klangen toegepast om het systeem te monteren op de achterconstructie. De klangen zijn onzichtbaar na montage. Voor een gevel worden de felsbanen enkel gesloten. Dit zorgt voor een strak uiterlijk door de ca. 10 mm breedte van de felsnaad.

De materiaaldikte is 0,80 mm. De standaard baanbreedte is 430 mm, andere breedtes zijn uiteraard ook mogelijk. Bij voorkeur is 430 mm ook de maximale baandbreedte, omdat anders de banen gaan 'uitbuiken'. Banen kunnen in de lengte worden verbonden door een dwarsfelsverbinding.

Oppervlaktevarianten

Toepassingsadvies felsgevel

Systeembeschrijving

  • Gevelbekleding
  • Bekleding van kleine oppervlakken

De enkele fels wordt toegepast bij gevels en bij de bekleding van kleine vlakken zoals zijwangen van dakkapellen en boeidelen. Een felsbaan wordt geprofileerd volgens een vast profiel, waarbij de felshoogte 25 mm. De werkende breedte en de lengte is variabel.

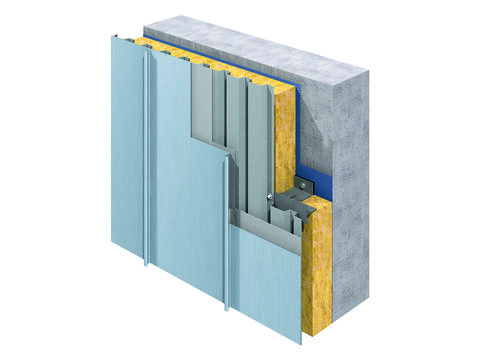

Felsbanen kunnen horizontaal, verticaal maar ook diagonaal worden gemonteerd. De achterconstructie bestaat uit een vol houten beschot met een ventilatieruimte erachter. In het geval van brandcompartimentoverschrijdende gevels of gevels van hoge gebouwen zal het hout moeten worden vervangen voor een stalen trapeziumpaneel.

Afmetingen & metaaldikte

  • Werkende breedte ≤ 427 mm (ontwikkelde breedte 500 mm)
  • Materiaaldikte 0,8 mm
  • Maximale baanlengte 6,0 m
  • Optimale baandlengte 4,0 m

Bij een felsgevel adviseren wij een maximale baanbreedte van 427 mm of minder aanhouden. Bredere banen zullen een hoge mate van golfvorming en 'uitbuiken' van de banen veroorzaken.

De baanlengte mag in principe niet meer dan 6,0 meter bedragen omdat de banen anders op de steiger niet meer te hanteren zijn. Een optimale reductie van spanningen in de baan kan worden verkregen door een lengte van maximaal 4 meter aan te houden. De banen worden met een dwarsfelsverbinding met elkaar verbonden.

Speciale uitvoeringen

  • Bolronde en holronde felsbanen
  • Conische felsbanen



De minimumradius voor voorgeprofileerde bolronde felsbanen bedraagt 0,6 m. Vanaf 12 meter hoeven felsbanen niet voorgerond te worden. Bij kleinere stralen moeten de felsbanen met de hand worden gekant en met een zettang of de Biegeboy worden gestrekt.
Bij holronde oppervlakken wordt de felsopstand gestuikt, wat technisch gezien moeilijker is dan strekken. De minimumstraal voor voorgeprofileerde holronde felsbanen bedraagt daarom 2,5 m. Vanaf 25 meter kunnen niet-voorgeronde felsbanen geplaatst worden.

De baanbreedte van conische felsbanen moet vanwege de produceerbaarheid minimaal 100 mm en maximaal 730 mm, afhankelijk van de windbelasting, bedragen.

Bevestiging met het CLIPFIX-systeem

  • Felsklangen met hoge uittrekwaarde (600N per klang)
  • Snelle montage
  • Grotere klangafstand, minder klangen nodig
  • Afgestemd op RHEINZINK felsbanen
  • Speciale klangen voor montage op AIR-Z en VAPOZINC
  • Compleet systeem van één fabrikant
  • rvs of tegen corrosie beschermde schroeven
  • 20-jarige projectgarantie op de uittrekwaarde van de klangen

RHEINZINK verbetert en vernieuwt haar producten en systemen continu, zo ook het felssysteem. Omdat er zoveel verschillende soorten bevestigingsklangen op de markt verkrijgbaar zijn, ontstaan er soms problemen met de passing en uittrekwaarde van de klangen.  Het CLIPFIX systeem zorgt voor een felsdak bestand tegen hoge windbelasting en voor minder arbeid door grotere klangafstanden. Het is bestaat uit een compleet systeem: rvs klangen, schroeven, en een schroefmachine.  Hiermee heb je de zekerheid dat een felsdak van hoge kwaliteit gerealiseerd kan worden, wat men ook terug zal zien in het eindresultaat.

De RVS vaste- en schuifklangen zijn getest op windbelasting en een belasting van 20 jaar expansiebewegingen. Het resultaat hiervan is dat er minder klangen nodig zijn, waardoor de klangafstand vergroot kan worden. Vaste en schuifklangen zijn in twee hoogten verkrijgbaar: voor montage op direct op hout of op een structuurmat van RHEINZINK (AIR-Z en VAPOZINC). Het type klang is herkenbaar aan een reliefstempel in de klang:

  • ST - Standaardtoepassing, voor directe montage op een houten beschot

  • H - Hoog model, voor toepassing op een structuurmat (VAPOZINC of AIR-Z)

De nieuwe CLIPFIX schroeven zijn los of in een magazijn verkrijgbaar, en hebben een veel hogere uittrekwaarde dan bijvooebeeld nagels. De schroeven zijn geschikt voor montage op hout en houten plaatmateriaal. De schroeven zijn los of in een magazijn verkrijgbaar en voorzien van een witte E-coating die de schroef beschermd tegen corrosie. Rvs schroeven zijn ook verkrijgbaar, uitsluitend in een magazijn.

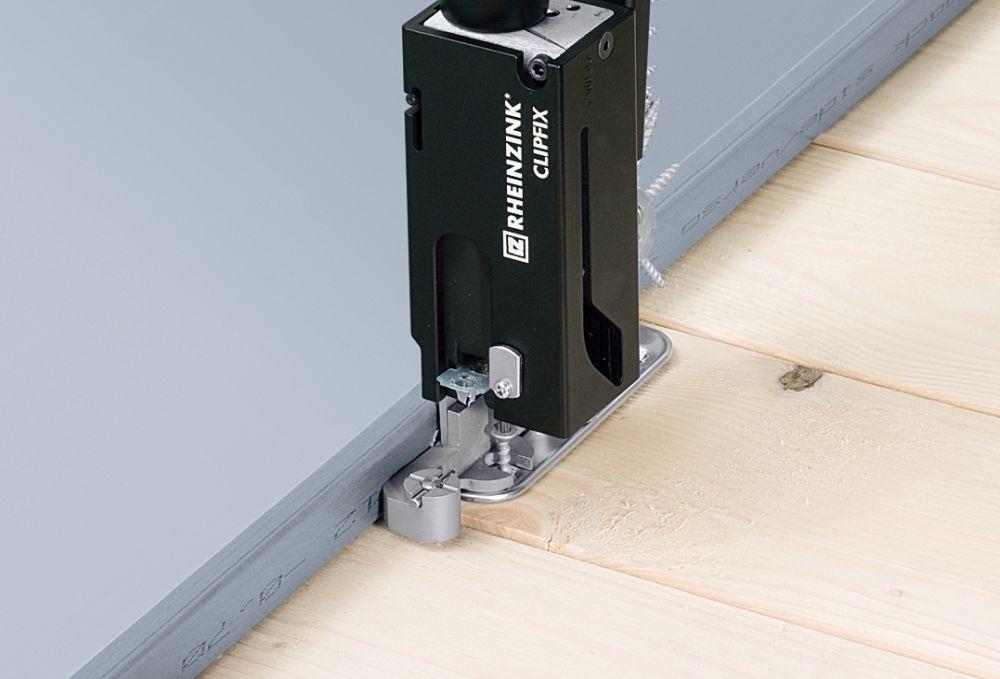

RHEINZINK heeft in samenwerking met de fabrikant FEIN de CLIPFIX schoefmachine ontwikkeld. Met het speciale opzetstuk worden de schroeven exact op de juiste hoogte ingeschroefd. Dit voorkomt het vervormen van de klangen.. De 18 volt schroefmachine met 5,0 Ah accu heeft een extreem hoge energiedichtheid zonder negatief geheugeneffect, wat bij montage op koude dagen merkbaar is. Het ontbreken van een luchtdrukslang maakt montage van de klangen comfortabeler.

Als je speciale ideeën hebt en twijfelt over je mogelijkheden, staat RHEINZINK altijd voor je klaar. Samen kunnen we kijken we of een heel bijzonder idee betaalbaar kan worden gerealiseerd en voorzien we je van alle benodigde informatie.
