RHEINZINK-PV

Geïntegreerd solarsysteem

Voordelen van het fotovoltaïsche systeem van RHEINZINK

  • Afgestemd op de standaard felsbaanbreedte van 430 en 530 mm
  • Frameloos paneel
  • Extreem vlak
  • Donker oppervlak
  • Montageklem voor paneel én felsbaan

Solarsysteem perfect afgestemd op zinken felsdak

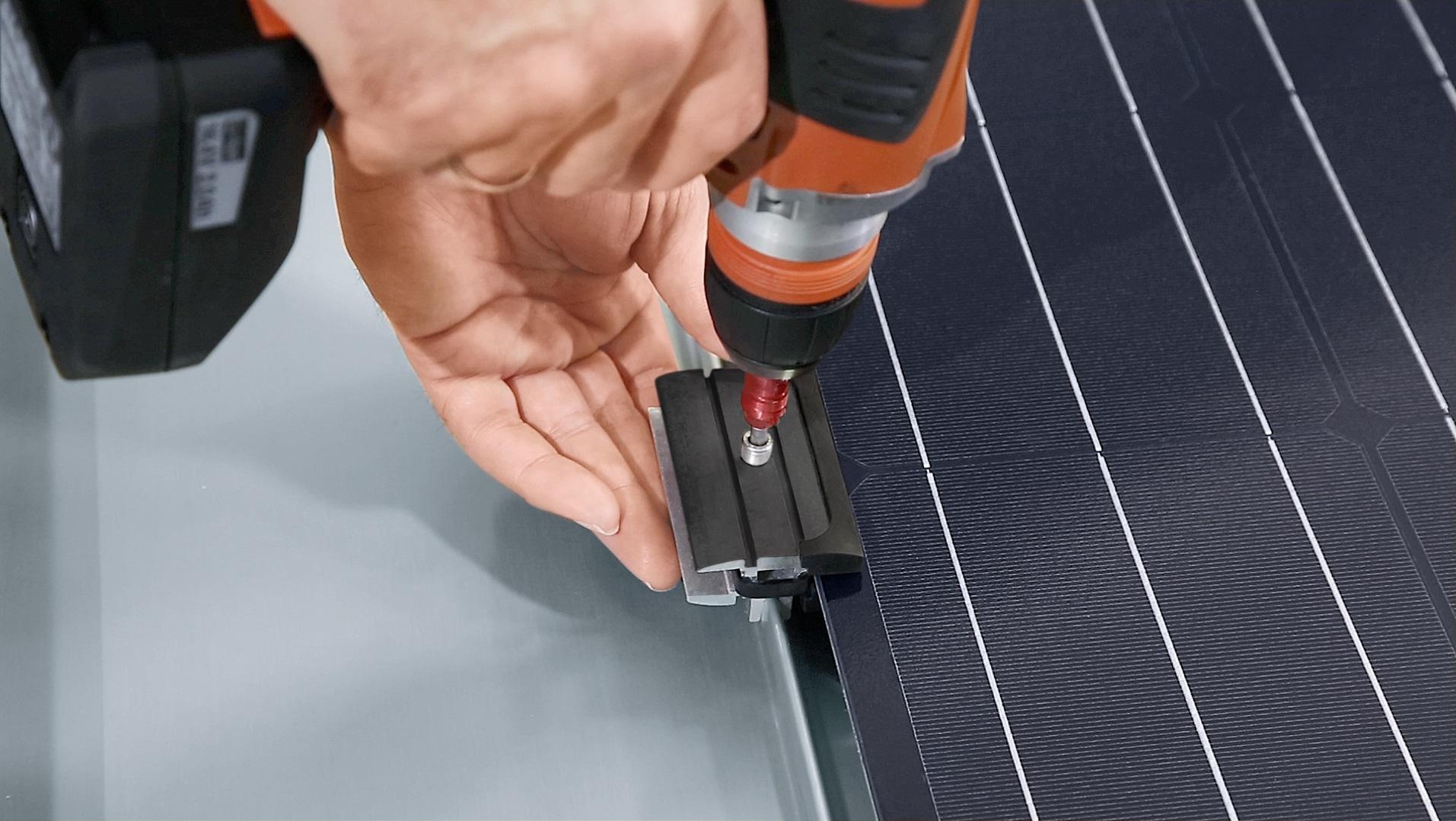

RHEINZINK-PV is een extreem vlak en op de felsbaanbreedte afgestemd solarsysteem. Met speciaal ontwikkelde montageklemmen worden de panelen eenvoudig op de felsnaad bevestigd. Dit zeer stylistische en frameloze systeem zorgt voor een optimale integratie van de zonnepanelen in een felsdak.

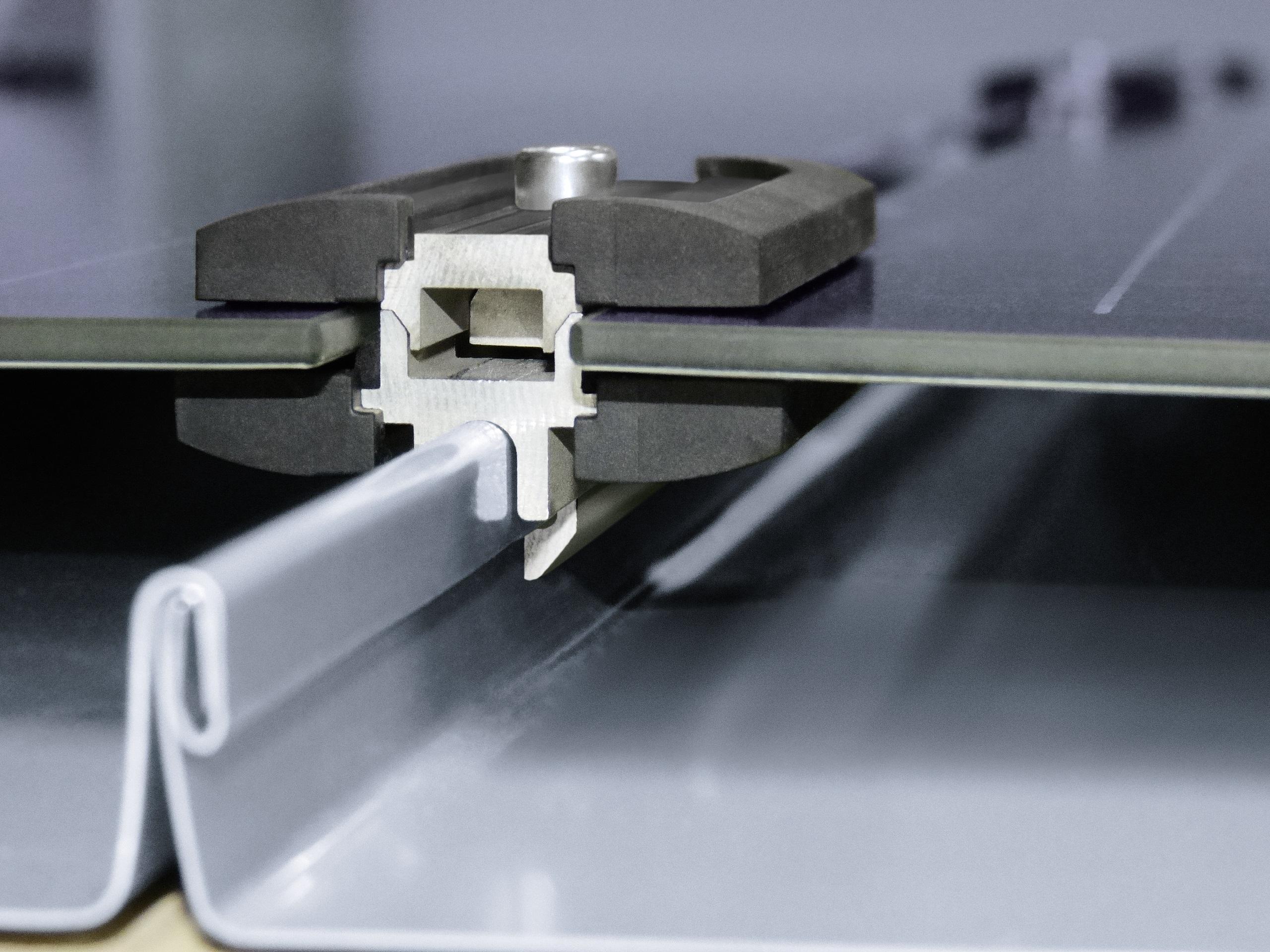

Er zijn twee typen panelen: voor een felsbaanbreedte van 430 mm en van 530 mm breed. Beiden panelen hebben een inbouwhoogte van 40 mm en worden gemonteerd op een dubbele staande fels. De montageklem wordt met één schroef vastgezet op de felsnaad en heeft geen invloed op de thermische uitzetting van de felsbanen. Het aantal klemmen per paneel wordt afgestemd op de windbelasting. Ook het aantal klangen in het felsdak moet hier op worden afgestemd. Zie hiervoor de RHEINZINK-PV brochure.

Leveringsprogramma RHEINZINK-PV

MontageklemPV

Technische gegevens

Solarmodules
Glas film laminaat, frameloos
20 of 30 Monokristallijn cellen

Certificering
IEC 61730 resp. IEC61215

Module afmetingen
Lengte ca. 1640 mm
Breedte Module 20, afgestemd op een felsbaanbreedte van 430 mm
Breedte Module 30, afgestemd op een felsbaanbreedte van 530 mm

Opbrengst
Module 20 ca. 100 Wp - download technisch datasheet
Module 30 ca. 150 Wp - download technisch datasheet

Installatiehoogte

ca. 40 mm

Materiaal montageklem
NIEUW: Zwart geanodiseerd aluminium met EPDM geperst rubber

Het aantal montageklemmen is standaard 3 stuks per zijde. Afhankelijk van de windbelasting moet dit aantal verhoogd worden. Raadpleeg de brochure onderaan deze pagina.

Veelgestelde vragen

Hoeveel PV klemmen zijn er per paneel nodig?

Het minimaal aantal klemmen per zijde van een paneel is 3 stuk. Het aantal klemmen is afhankelijk van de te verwachten windbelasting op het dak, uitgedrukt in kN/m². Dit is afhankelijk van de ligging van het project (in een open gebied of in een stad), de hoogte van het gebouw en de windzone. Deze belasting kan worden bepaald door een constructeur of bouwkundig adviseur. Op basis van de te verwachtte belasting kan het aantal klemmen worden bepaald volgens de tabel in de RHEINZINK-PV brochure.

Het totaal benodigd aantal klemmen per serie panelen is het aantal klemmen per zijde paneel + een afsluitende rij.

Kan ik het systeem op een bestaand felsdak aanbrengen?

In principe wel, alleen zijn een aantal zaken belangrijk:

  • De werkende breedte van de felsbanen moet 430 of 530 mm zijn. Dit is te meten van hart felsnaad tot hart felsnaad.
  • De maximale dakhelling kan 60 graden zijn. Montage op een gerond dak is niet mogelijk.
  • De felsnaad moet dubbel gesloten zijn. Als dit niet zo is (bij daken steiler dan 25 graden) kan dit alsnog gedaan worden
  • Er moeten voldoende klangen (bevestigingsclips) in de felsnaden zijn opgenomen. Dit is van buitenaf niet waar te nemen en moet worden nagegaan bij de zinkverwerker die het dak heeft gemonteerd. Het benodigd aantal klangen staan in de RHEINZINK-PV brochure.

Is het systeem ook geschikt voor een gevel?

Helaas niet, de maximale dakhelling van het systeem is 60 graden.

Wat zijn de kosten van het systeem?

Naast de panelen en de klemmen is er onder andere bekabeling nodig en één of meerdere omvormers. Deze bijbehorende producten worden niet door RHEINZINK geleverd. Een solarspecialist kan een totale aanbieding maken op basis van het aantal panelen, de situering van het dak en de ligging van het project. De RHEINZINK-PV panelen en klemmen zijn verkrijgbaar bij de vakgroothandel op gebied van installaties en daken, deze zijn hier te vinden.

RHEINZINK werkt samen met ervaren partners

De kerncompetentie van RHEINZINK is het ontwikkelen en produceren van innovatieve dak- en gevelsystemen. RHEINZINK-PV is een uniek door RHEINZINK ontwikkeld product dat inspeelt op de grote behoefte aan zonnepanelen en de behoefte aan een esthetisch mooie oplossing. Verkoop en advies van RHEINZINK-PV gebeurt via ons verkoopnetwerk. De elektrotechnisch installateur regelt alle zaken die voor jou en je klanten een rol spelen bij de aankoop van zonnepanelen. Deze zaken omvatten de volgende punten:

  • Opstellen van opbrengstprognoses
  • Bepalen type omvormer, bekabeling en andere randzaken
  • Aanvraag van subsidies
  • Registratie en inbedrijfstelling van het solarsysteem in nauwe afstemming met lokale netwerkbeheerders en elektriciteitsleveranciers

Alle belangrijke informatie rondom het RHEINZINK-PV systeem is te vinden in de download sectie. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
