RHEINZINK Rabatpaneel

Voordelen van de Rabatpanelen van RHEINZINK

  • Unieke vormgeving door gepotdekseld karakter
  • Aantrekkelijk , krachtig geschubd uiterlijk
  • Variabele breedte tussen 200 mm en 333 mm
  • Paneellengte tot 4000 mm
  • Onzichtbare bevestiging

Het RHEINZINK Rabatpaneel - Schaduwwerking door afgeschuinde panelen

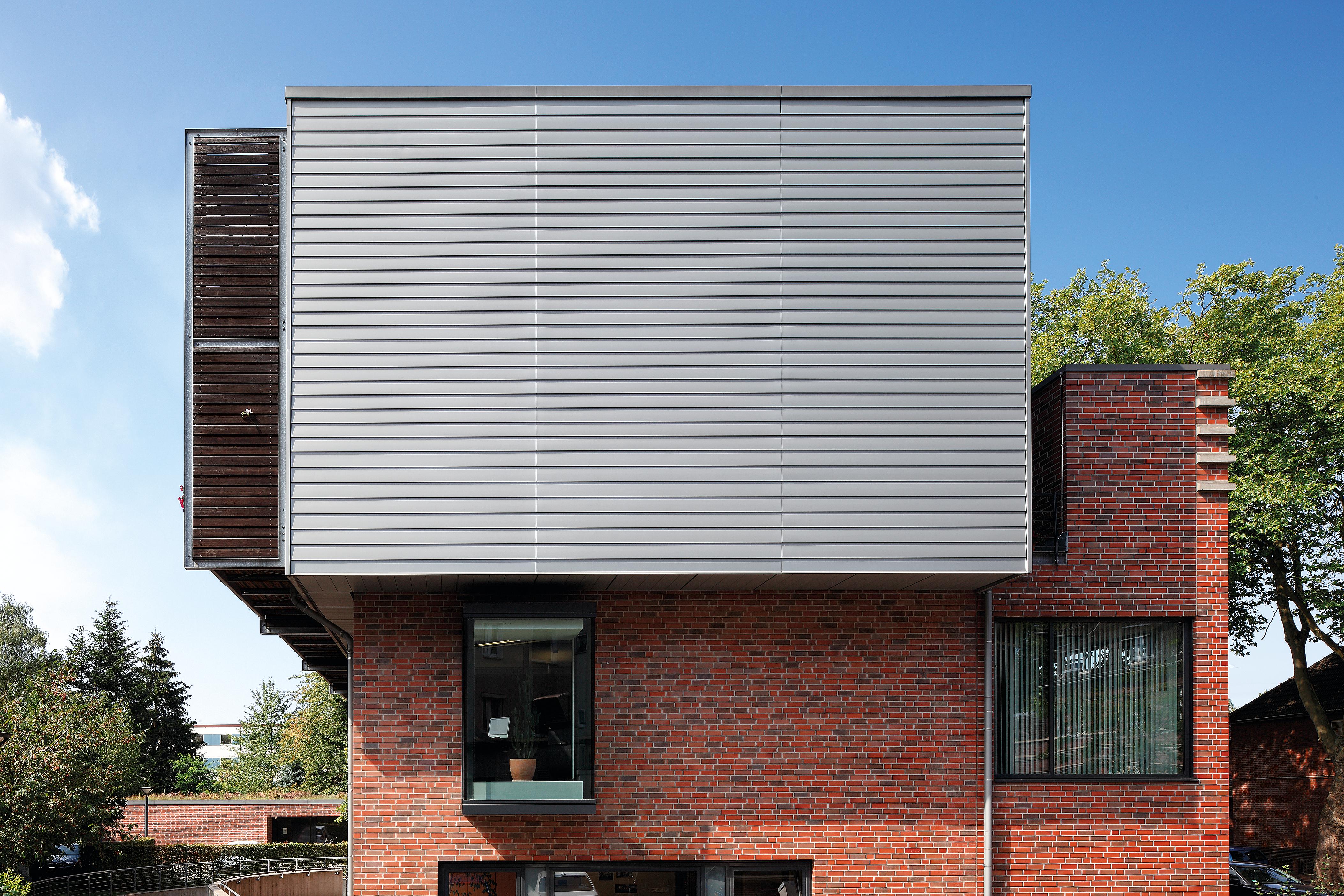

Het afgeschuinde paneel zonder verdiepte voeg maakt het Rabatpaneel uniek als gevelbekleding. Het systeem refereert aan gepotdekselde houten delen, maar dan als modern zinken gevelsysteem. Door het samenspel van licht en schaduw ontstaan schaduweffecten en scherpe contouren.

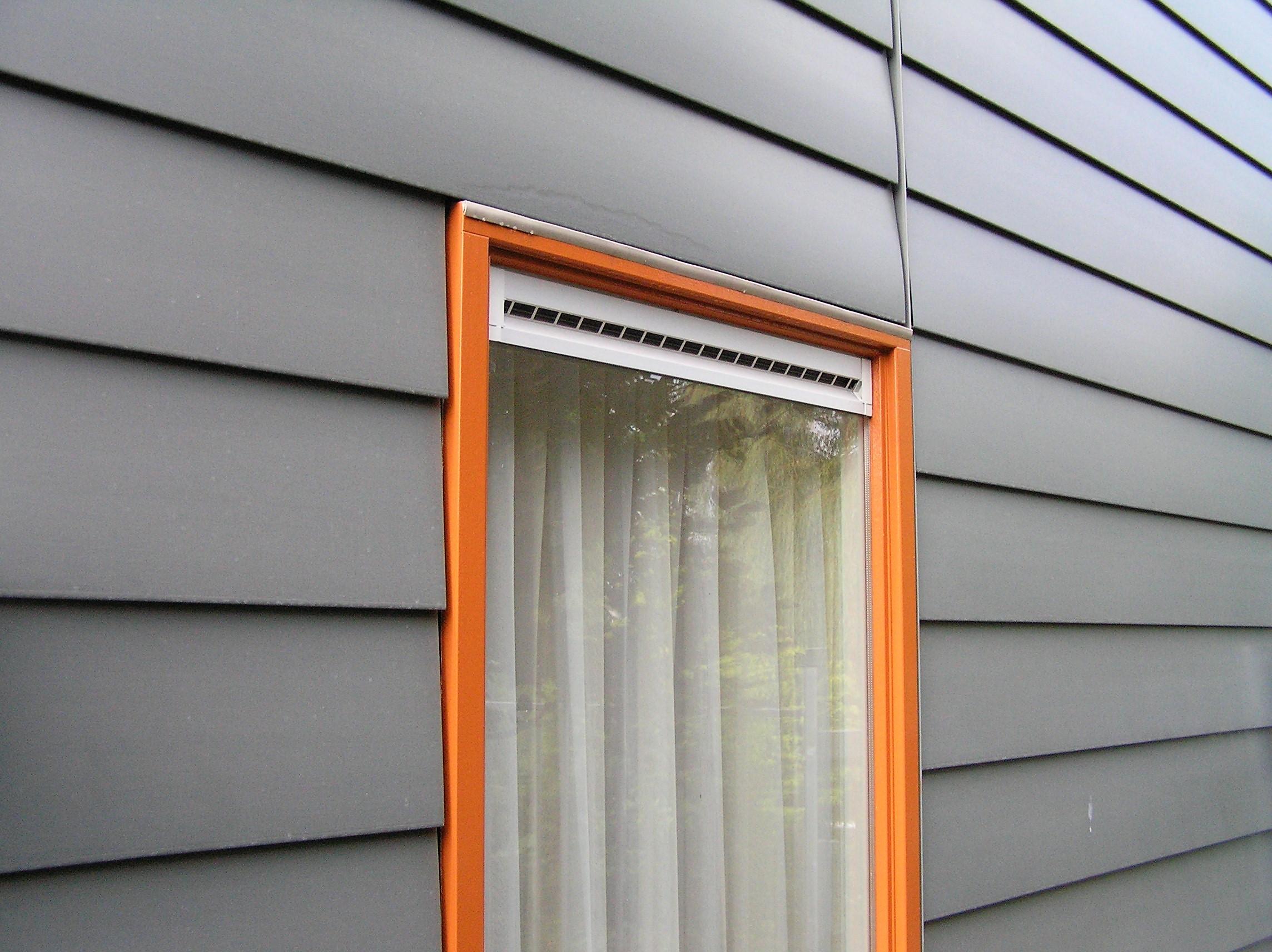

Bijbehorende profielen - op maat gemaakt voor ieder project - zorgen voor een kwalitatief hoogwaardige uitvoering van de verschillende knooppunten (zoals kozijnaansluitingen, binnen- en buitenhoeken) op de gevel. Omdat de uiteinden van het paneel kunnen worden dichtgezet, is inkijk van de zijkant niet mogelijk.

Rabatpaneel systeemonderdelen

BouwprofielenStootplaatStulppaneel

Kenmerken van het Rabatpaneel

Wat betreft vormgeving scoort het Rabatpaneel vooral op de volgende punten:

  • Voegloos systeem, schaduwwerking door schuine vorm panelen
  • Onzichtbare montage
  • Flexibel te kiezen werkende breedte tussen 200 mm en 333 mm
  • Maximale paneellengte 4000 mm

Oppervlaktevarianten

Toepassingsadvies Rabatpaneel

Systeemomchrijving

  • Horizontale montage
  • Montage van onder naar boven
  • Onzichtbare montage

Rabatpanelen kunnen alleen horizontaal worden gemonteerd. Rabatpanelen zijn afgeschuind, met een dikte van 25 mm aan de bovenkant en 40 mm aan de onderkant. Het systeem heeft geen schaduwvoeg. Dit geeft een schubachtige uitstraling.

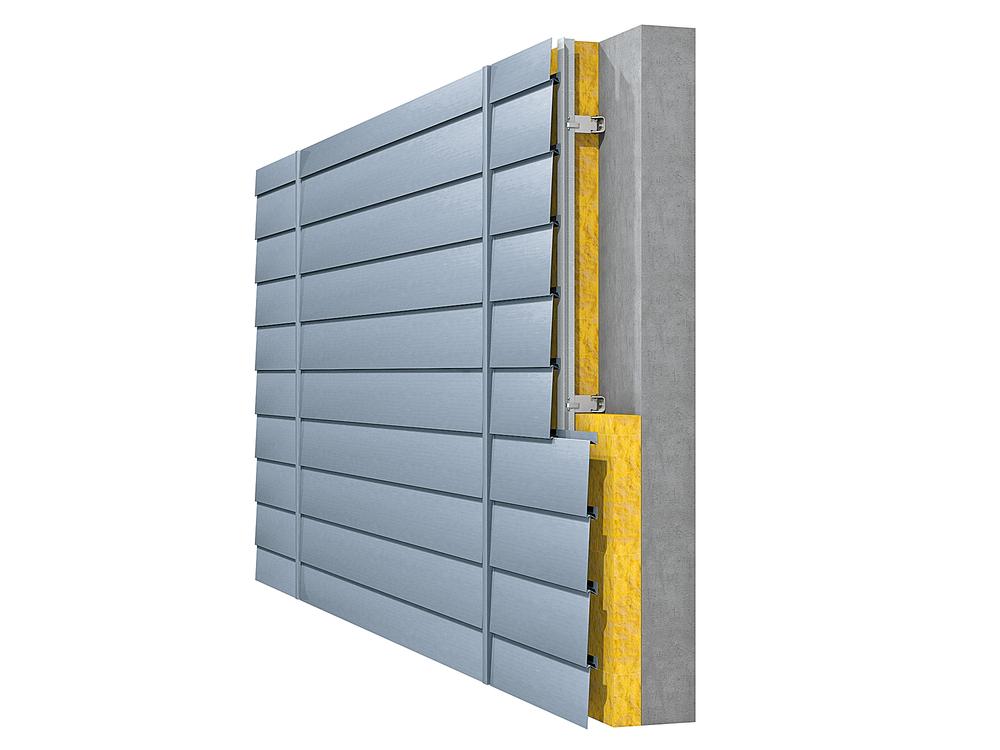

RHEINZINK Rabatpanelen worden onzichtbaar met de tong aan de bovenkant op de onderconstructie bevestigd. Het monteren gebeurt van onder naar boven.

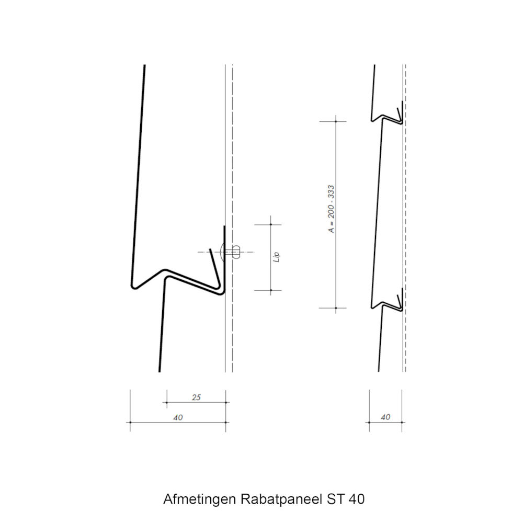

Afmetingen & materiaaldikte

  • Werkende breedte 200 mm - 333 mm
  • Materiaaldikte 1,0 mm / 1,2 mm (1,20 mm bij bouwbreedtes ≥ 250 mm aan te raden)
  • Standaardlengtes 3000 mm en 4000 mm
  • max. lengte  4000 mm

Over het algemeen raden we aan de panelen te voorzien van een kopschot aan beiden zijden. Deze zijn nodig om te zorgen voor een strakker oppervlak, zeker bij werkende breedtes van 250 mm of meer. De kopschotten voorkomen ook het inkijken achter de panelen vanaf de zijkant.

Door de directe bevestiging van de panelen worden lengteveranderingen beperkt door de grootte van het gevelveld (de achterconstructie). Daarom adviseren wij om het aaneengesloten gevelvlak van de achterconstructie te beperken tot max. 4000 mm. Wordt het groter, dan moet het volgende deel losgekoppeld zijn. Dit geldt voor het gebruik van een meerdelige metalen onderconstructie. De horizontale of verticale voegen kunnen op verschillende manieren worden afgewerkt met een koppelstuk. Dit koppelstuk wordt achter het paneel gemonteerd.

Speciale uitvoeringen

Het oppervlak van de panelen kan geheel of gedeeltelijk geperforeerd worden als designelement of voor ventilatiedoeleinden. Neem voor meer informatie contact met ons op.





Bevestiging

RHEINZINK Rabatpanelen worden onzichtbaar met de tong aan de bovenkant met (zelftappende) schroeven op de metalen of houten onderconstructie bevestigd. De benodigde afstand van de onderconstructie is onder meer afhankelijk van de windbelasting, het type constructie en het draagvermogen  worden bepaald.



RHEINZINK biedt de hoogste kwaliteit

Alle belangrijke informatie is te vinden in de download sectie. Het RHEINZINK Technisch Handboek omvat alle informatie over dit en andere systemen. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
