RHEINZINK plankpaneel

Voordelen van het plankpaneelsysteem

  • Kan horizontaal, verticaal en diagonaal worden gemonteerd
  • Variabele breedtes van 200 mm tot 333 mm
  • Variabele voegbreedte 0 – 30 mm
  • Eenvoudige, snelle montage door messing en groefsysteem
  • Onzichtbare bevestiging

In het oog springende gevelstructuur

Het plankpaneel werkt volgens het messing in groefsysteem, waardoor de bevestiging onzichtbaar is. Een bijzonder voordeel van het plankpaneel zijn de vrij te kiezen breedten tussen 200 en 333 mm en de variabele voegbreedten tussen 0 en 30 mm. Het plankpaneel kan zowel horizontaal als verticaal toegepast worden. De panelen kunnen om de hoek doorgezet worden. Voor het inwerken van kozijnen en deuren worden profielen op maat meegeleverd.

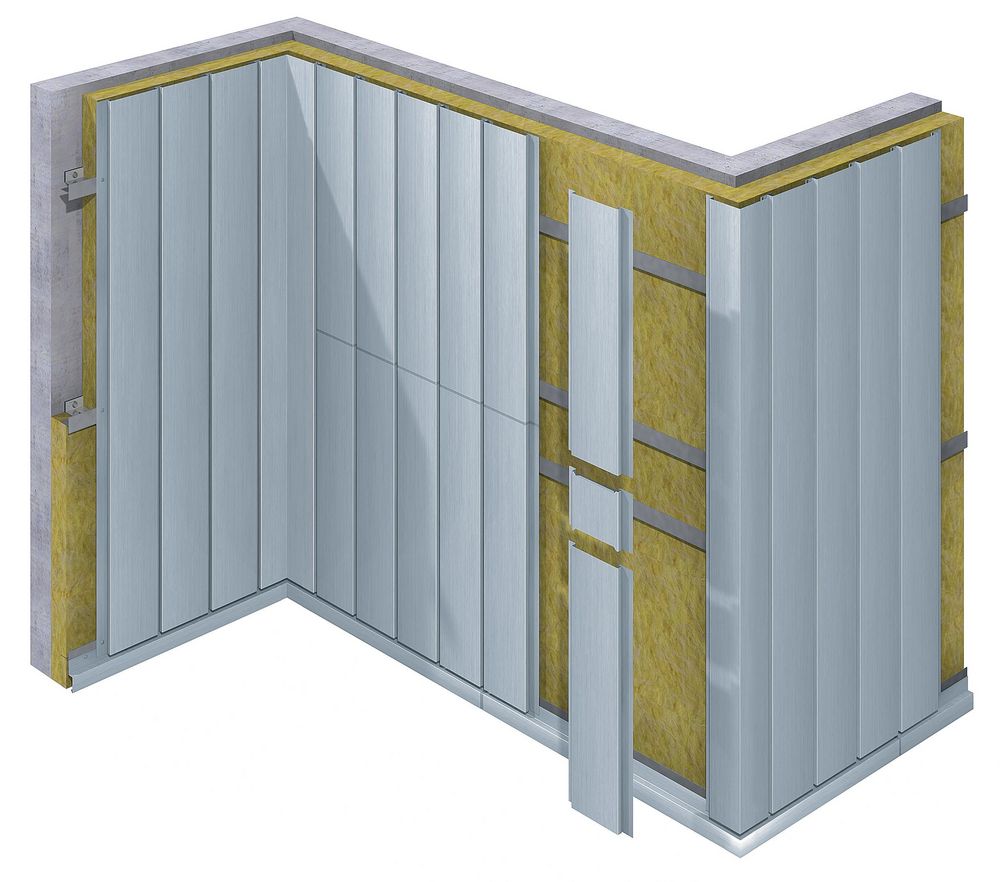

Het plankpaneel wordt gemonteerd op houten regels of op een stalen achterconstructie, waarbij een ventilatieruimte van maar 20 mm nodig is. Onderling kunnen de panelen gekoppeld worden, waardoor er visueel slechts een dun naadje zichtbaar is.

Systeemonderdelen plankpaneel

KoppelstukPlankpaneel

Simpele montage is nog lang niet alles. Ook de juiste toebehoren zijn beschikbaar als onderdeel van onze systeemoplossing. Daarom zijn er verschillende bijbehorende profielen, zoals startprofielen, binnen- en buitenhoekprofielen, vensterbank en dagkantprofielen op maat leverbaar. Indien gewenst zijn bepaalde profielen ook gedeeltelijk geperforeerd leverbaar, zodat de nodige ventilatie altijd verzekerd is. Onze profielen zijn standaard leverbaar in lengtes van 3000 mm . Speciale profielen en lengtes zijn op aanvraag mogelijk.

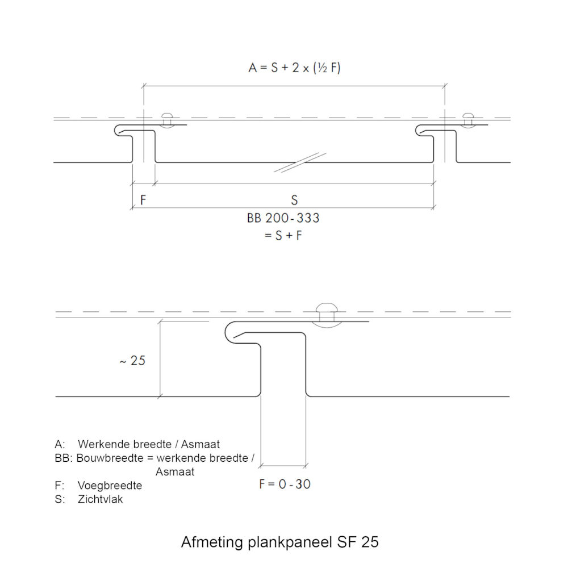

Kenmerken van het plankpaneel

Het RHEINZINK plankpaneel (SF 25) maakt verticale, horizontale en diagonale mogelijk en is verkrijgbaar in variabele werkende breedtes met variabele voegbreedtes:

  • De werkende breedte van het plankpaneel ligt tussen de 200 mm en 333 mm
  • De voegbreedte tussen de plankpanelen is 0 tot 30 mm
  • De lengte van de plankpanelen is maximaal 4000 mm

Het plankpaneel biedt door de verschillende afmetingen en montagerichting veel ontwerpvrijheid. Gecombineerd met andere systemen of de combinatie met verschillende oppervlaktevarianten maakt het systeem nog veelzijdiger.



Oppervlaktevarianten

Toepassingsadvies plankpaneel

Systeemomschrijving

  • Verticale, horizontale of diagonale montage
  • Horizontaal tot een werkende breedte van 250 mm
  • Variabele voegen
  • Montage van boven naar onder
  • Onzichtbare bevestiging

RHEINZINK paneelsystemen zijn bijzonder geschikt voor gebruik op gevels met hoge esthetische eisen, zoals commerciële/kantoorgebouwen of openbare gebouwen met een moderne technologische uitstraling. Maar RHEINZINK-panelen worden ook gebruikt om kleinere oppervlakken zoals dakkapellen, borstweringen of topgevels te bekleden.

De plankpanelen hebben een totale dikte van 25 mm en bieden veel mogelijkheden voor de vormgeving doordat ze verticaal, horizontaal en diagonaal kunnen worden geïnstalleerd. De variabele breedte van de schaduwvoeg (0 mm tot 30 mm) draagt ​​bij aan nog meer variatie.

Afmetingen & materiaaldikte

  • Werkende breedte 200 mm - 333 mm
  • Werkende breedte 200 mm - 250 mm horizontale montage (voor >250 mm kies het Horizontaalpaneel)
  • Materiaaldikte 1,0 mm (advies 1,2 mm bij werkende breedte >250 mm)
  • Standaardlengtes 3000 mm en 4000 mm
  • Maximale lengte 4000 mm

Over het algemeen raden we aan de panelen te voorzien van een kopschot aan beiden zijden. Deze zijn nodig om te zorgen voor een strakker oppervlak, zeker bij werkende breedtes van 250 mm of meer. De kopschotten voorkomen ook het inkijken achter de panelen vanaf de zijkant.

Door de directe bevestiging van de panelen worden lengteveranderingen beperkt door de grootte van het gevelveld (de achterconstructie). Daarom adviseren wij om het aaneengesloten gevelvlak van de achterconstructie te beperken tot max. 4000 mm. Wordt het groter, dan moet het volgende deel losgekoppeld zijn. Dit geldt voor het gebruik van een meerdelige metalen onderconstructie. De horizontale of verticale voegen kunnen op verschillende manieren worden afgewerkt met een koppelstuk. Dit koppelstuk wordt achter het paneel gemonteerd.

Speciale uitvoeringen

  • Concaaf en convex geronde panelen

  • Perforatie van het oppervlak

Met plankpanelen kunnen ook convexe of concaaf geronde vormen worden gerealiseerd. De straal, totale breedte en lengte van het paneel zijn bepalend voor de mogelijkheden.

Het oppervlak van de panelen kan geheel of gedeeltelijk geperforeerd worden als designelement of voor ventilatiedoeleinden. Neem voor meer informatie contact met ons op.



Bevestiging

Plankpanelen worden met een messing en groefsysteem gemonteerd. In de groef wordt het paneel onzichtbaar met (zelftappende) schroeven op de metalen of houten onderconstructie bevestigd. De benodigde afstand van de onderconstructie is onder meer afhankelijk van de windbelasting, het type constructie en het draagvermogen  worden bepaald.



RHEINZINK biedt de hoogste kwaliteit

Alle belangrijke informatie is te vinden in de download sectie. Het RHEINZINK Technisch Handboek omvat alle informatie over dit en andere systemen. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
