RHEINZINK Horizontaalpaneel

Voordelen van het Horizontaalpaneel

  • Indirecte, onzichtbare bevestiging
  • Onbelemmerde lengteverandering (daarom paneellengten tot 6000 mm mogelijk)
  • Duidelijke verdeling van de gevel door 20 mm schaduwvoegen
  • Vrije keuze tussen breedtes van 200 mm en 333 mm
  • Eenvoudige, snelle montage

Het Horizontaalpaneel van RHEINZINK: innovatieve montagetechniek

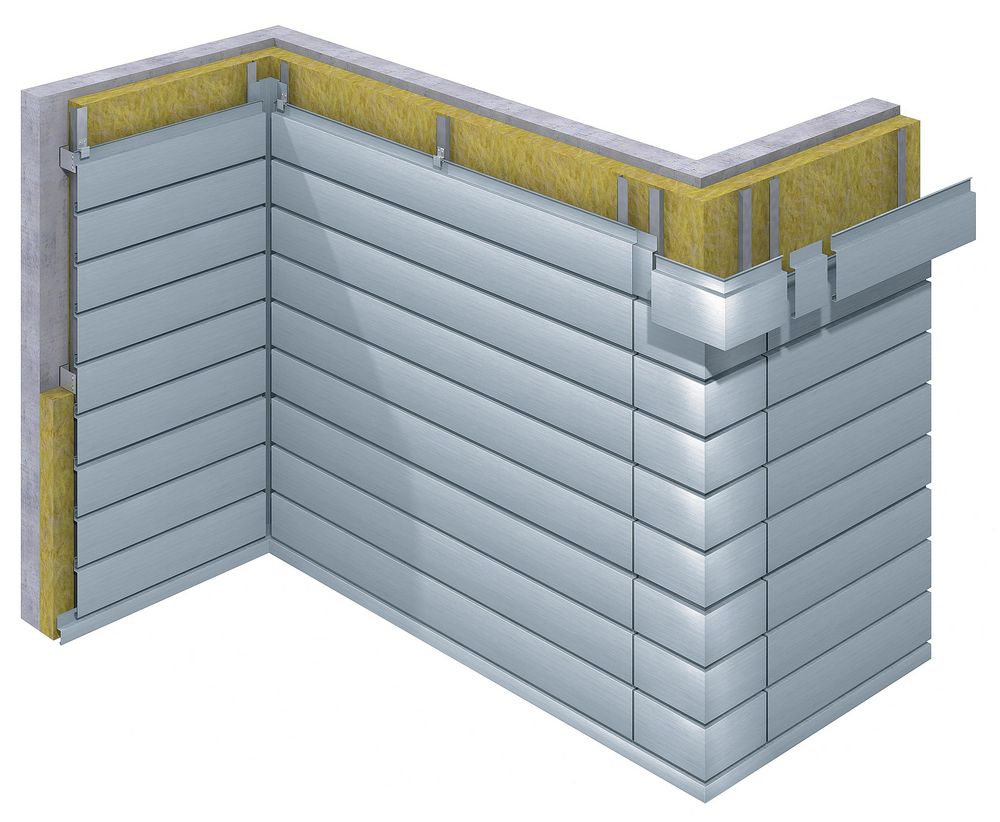

Horizontaalpanelen zien eruit als plankpanelen maar hebben een innovatieve manier van montage. Met de speciale RHEINZINK aluminium bevestigingsklang wordt het paneel indirect gemonteerd op de onderconstructie. Temperatuursafhankelijke lengteveranderingen kunnen dankzij deze techniek probleemloos worden opgevangen, tot een lengte van 6 meter. Het Horizontaalpaneel heeft hierdoor een aanmerkelijk strakker uiterlijk dan het plankpaneel.

Het Horizontaalpaneel kan - de naam zegt het al - uitsluitend horizontaal worden gemonteerd. Ook is de voegbreedte vast, namelijk 20 mm.

Horizontaalpaneel systeemonderdelen

KlangKoppelstukBuitenhoekHorpaneel

Simpele montage is nog lang niet alles. Ook de juiste toebehoren zijn beschikbaar als onderdeel van onze systeemoplossing. Daarom zijn er verschillende bijbehorende profielen, zoals startprofielen, binnen- en buitenhoekprofielen, vensterbank en dagkantprofielen op maat leverbaar. Indien gewenst zijn bepaalde profielen ook gedeeltelijk geperforeerd leverbaar, zodat de nodige ventilatie altijd verzekerd is. Onze profielen zijn standaard leverbaar in lengtes van 3000 mm . Speciale profielen en lengtes zijn op aanvraag mogelijk.

Voordelen van het Horizontaalpaneel

Belangrijk kenmerk van het Horizontaalpaneel is de duidelijke ontwerplijn. De hoogte van het paneel kan ook variëren binnen een gevelvlak. Het paneel heeft de volgende kenmerken

  • Werkende breedte ligt tussen de 200 mm en 333 mm
  • De lengte van het paneel is mogelijk ​​tot 6000 mm, zodat zelfs grote gevelvlakken zonder onderbrekingen bekleed kunnen worden
  • Schaduwvoegen met een afmeting van 20 mm zorgen voor een duidelijke structuur en visuele accenten
  • Ook ongebruikelijke gevelvlakken, zoals rondingen, kunnen met het Horizontaalpaneel bekleed worden
  • De montage is eenvoudig en de panelen zijn indirect en onzichtbaar bevestigd

De indirecte bevestiging met een speciaal voor het systeem ontwikkelde aluminium klang vermindert de spanningen die worden veroorzaakt door de temperatuurafhankelijke uitzetting van het materiaal. Zo kunnen paneellengtes tot 6000 mm worden toegepast zonder overmatige golving van het paneeloppervlak.

Oppervlaktevarianten

Toepassingsadvies Horizontaalpaneel

Systeemomschrijving

  • Horizontaal monteren
  • Montage van onder naar boven
  • Bevestiging indirect en niet zichtbaar
  • Bevestigingsklangen van aluminium maken vrije expansie mogelijk



Afmetingen & materiaaldikte

  • Werkende breedte 200 mm - 333 mm, voor hogere panelen adviseren wij om Cassettes toe te passen
  • Materiaaldikte 1,0 mm (advies 1,2 mm bij werkende breedte >250 mm)
  • Standaardlengtes 3000 mm en 4000 mm
  • max. lengte  6000 mm

Over het algemeen raden we aan de panelen te voorzien van een kopschot aan beiden zijden. Deze zijn nodig om te zorgen voor een strakker oppervlak, zeker bij werkende breedtes van 250 mm of meer. De kopschotten voorkomen ook het inkijken achter de panelen vanaf de zijkant.

Door de indirecte bevestiging van de panelen met de bevestigingsrailaluminium bevestigingsklang kunnen temperatuurafhankelijke lengteveranderingen onbeperkt worden opgevangen.

De resulterende verticale voegen kunnen op verschillende manieren worden afgewerkt, bijv. met koppelstukken of een terugliggende voeg.

Speciale uitvoeringen

  • Concaaf en convex geronde panelen

  • Perforatie van het oppervlak



Met Horizontaalpanelen kunnen ook convexe of concaaf geronde vormen worden gerealiseerd. De straal, totale breedte en lengte van het paneel zijn bepalend voor de mogelijkheden.

Het oppervlak van de panelen kan geheel of gedeeltelijk geperforeerd worden als designelement of voor ventilatiedoeleinden. Neem voor meer informatie contact met ons op.



Bevestiging

Horizontaalpanelen worden met een aluminium bevestigingsklang gemonteerd. Deze wordt met (zelftappende) schroeven op de metalen of houten onderconstructie bevestigd. De benodigde afstand tussen de klangen is onder meer afhankelijk van de windbelasting, het type constructie en het draagvermogen. Standaard kan hiervoor ca. 500 mm voor worden aangehouden. Neem voor een exact advies contact met ons op.



RHEINZINK biedt de hoogste kwaliteit

Alle belangrijke informatie is te vinden in de download sectie. Het RHEINZINK Technisch Handboek omvat alle informatie over dit en andere systemen. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
