RHEINZINK Cassettes

Voordelen van cassettes

  • Groot-formaat panelen bieden talrijke designmogelijkheden voor de gevel
  • Bevestigingssysteem op basis van het RHEINZINK Horizontaalpaneel
  • Unieke vervaardiging op maat
  • Eenvoudige, snelle montage

Groot formaat panelen

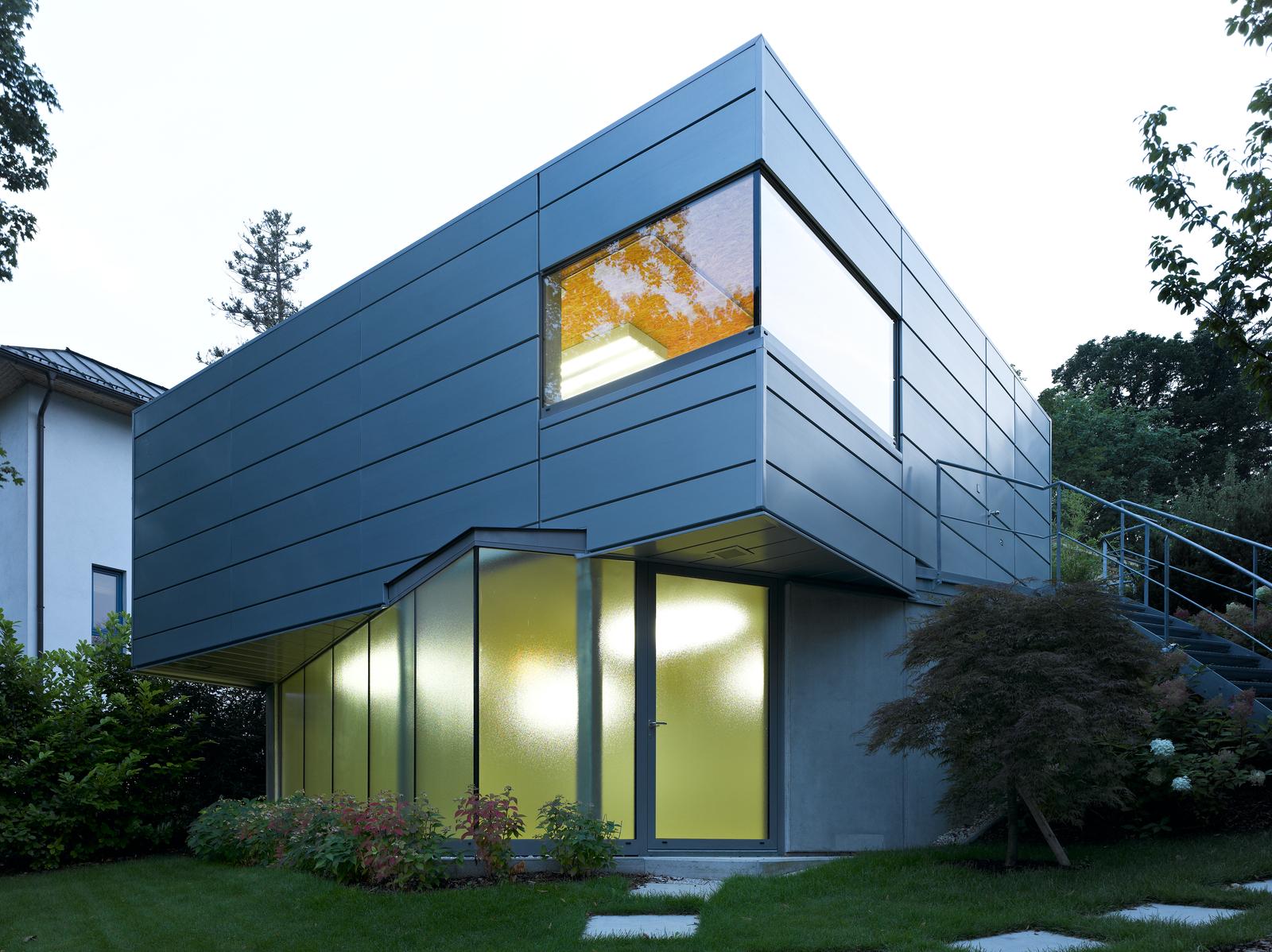

Cassettes zijn aan vier zijden omgezette, grootformaat panelen die op maat worden vervaardigd. Ieder bouwproject krijgt zo zijn eigen passende bekleding. RHEINZINK cassettes zijn bijzonder geschikt voor toepassing op gevels waar hoge technische en vormgevende eisen aan worden gesteld zoals in de utiliteitsbouw.

Dit type cassette is gebaseerd op het RHEINZINK horizontaalpaneel. De cassettes, met een dikte van 25 mm, worden horizontaal met aluminium bevestigingsklangen gemonteerd. De breedte van de horizontale schaduwvoeg is variabel (20 tot 30 mm). De verticale voeg is volledig open en wordt met een separaat, achterliggend profiel afgewerkt.

Cassettes systeemonderdelen

KlangCassette

Oppervlaktevarianten

Toepassingsadvies cassettesysteem

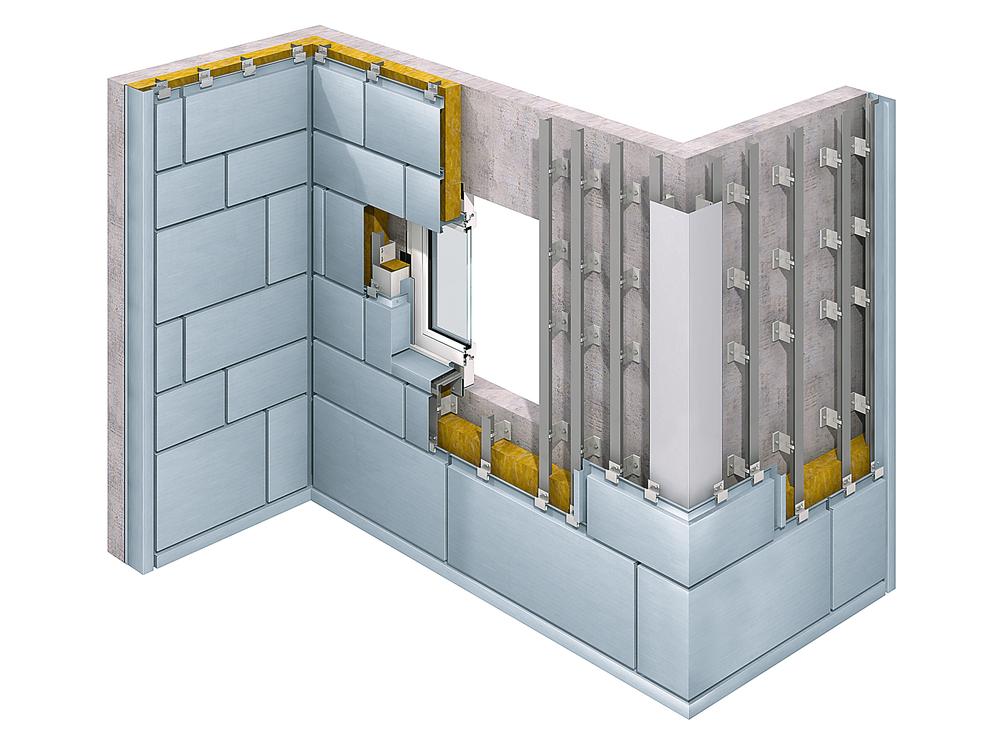

Systeembeschrijving

  • Gevelbekleding

  • Bevestiging indirect en niet zichtbaar

Cassettes zijn gevelelementen in groot formaat, die aan alle zijden zijn omgezet en die in gewenste afmetingen worden vervaardigd. Elk project krijgt zo bekleding op maat. RHEINZINK-cassettes zijn daardoor bijzonder geschikt voor gebruik op gevels met hoge eisen aan techniek en vormgeving, zoals kantoorgebouwen of openbare gebouwen.

Dit type cassette is gebaseerd op het RHEINZINK-horizontale paneel. De cassettes met een diepte van 25 mm zijn verticaal volledig gescheiden en worden opgehangen met speciale aluminium bevestigingsklangen. De breedte van de horizontale schaduwvoeg kan variabel worden uitgevoerd (0 mm tot 30 mm) De verticale voeg kan gelijk met de horizontale voeg worden aangebracht of als terugliggende schaduwvoeg worden ingezet.

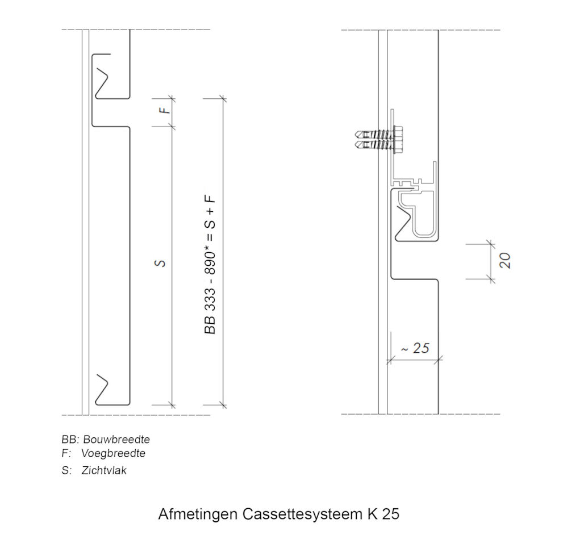

Afmetingen & metaaldikte

  • Werkende breedte > 333 mm tot 890 mm
  • Materiaaldiktes 1,2 mm en 1,5 mm
  • max. lengte 3000 mm

Voor de gewenste afmetingen is doorgaans een statische berekening vereist. Afhankelijk van de maatvoering en de toepasselijke windbelasting kunnen er versterkingsmaatregelen nodig zijn bij de hoeken en/of in de buurt van de cassette. Neem dus altijd contact met ons op!



Speciale uitvoeringen

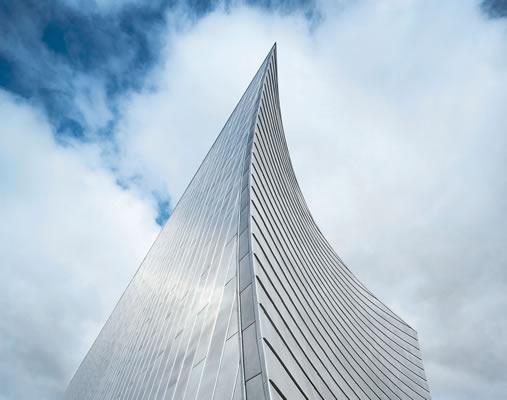

  • Concaaf en convex afgeronde cassettes

Met cassettes kunnen ook gebouwen met concave of convexe omtrekken worden gerealiseerd. De straal, totale breedte en lengte van het paneel zijn bepalend voor de mogelijkheden.

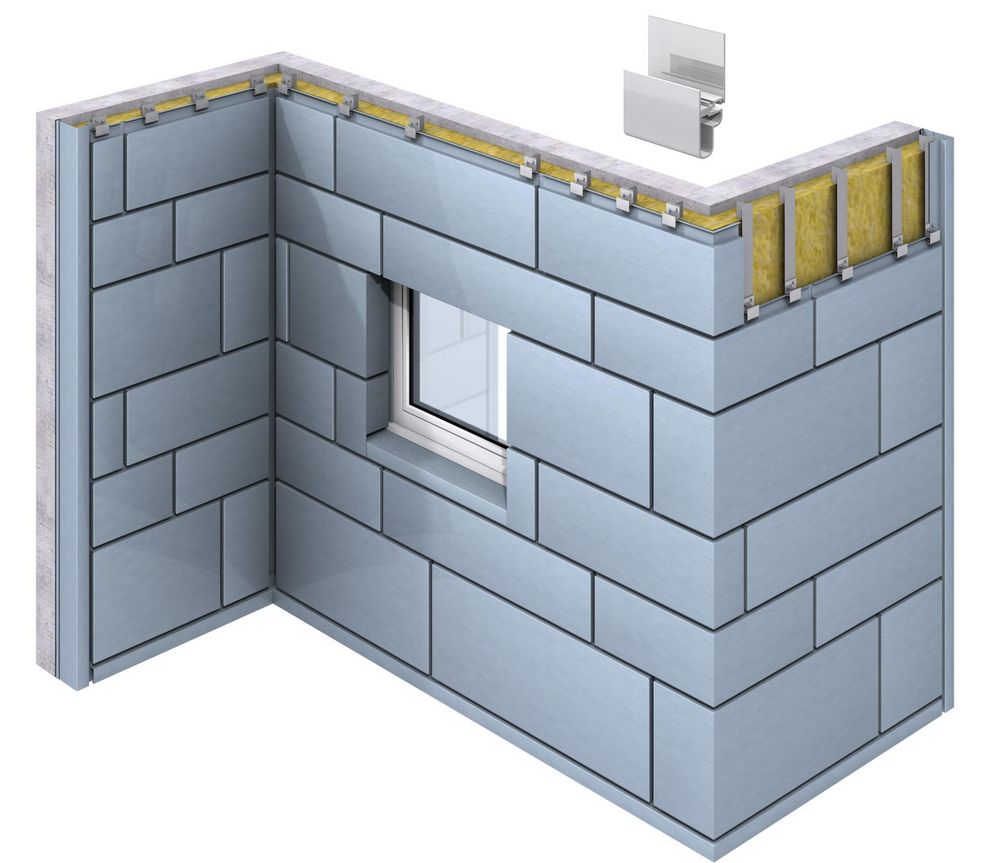

Bevestiging

De RHEINZINK-cassettes K 25 worden met een aluminium bevestigingsklang gemonteerd. Deze wordt met (zelftappende) schroeven op de metalen onderconstructie bevestigd. De benodigde afstand tussen de klangen is onder meer afhankelijk van de windbelasting, het type constructie en het draagvermogen.



RHEINZINK biedt de hoogste kwaliteit

Alle belangrijke informatie is te vinden in de download sectie. Het RHEINZINK Technisch Handboek omvat alle informatie over dit en andere systemen. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
